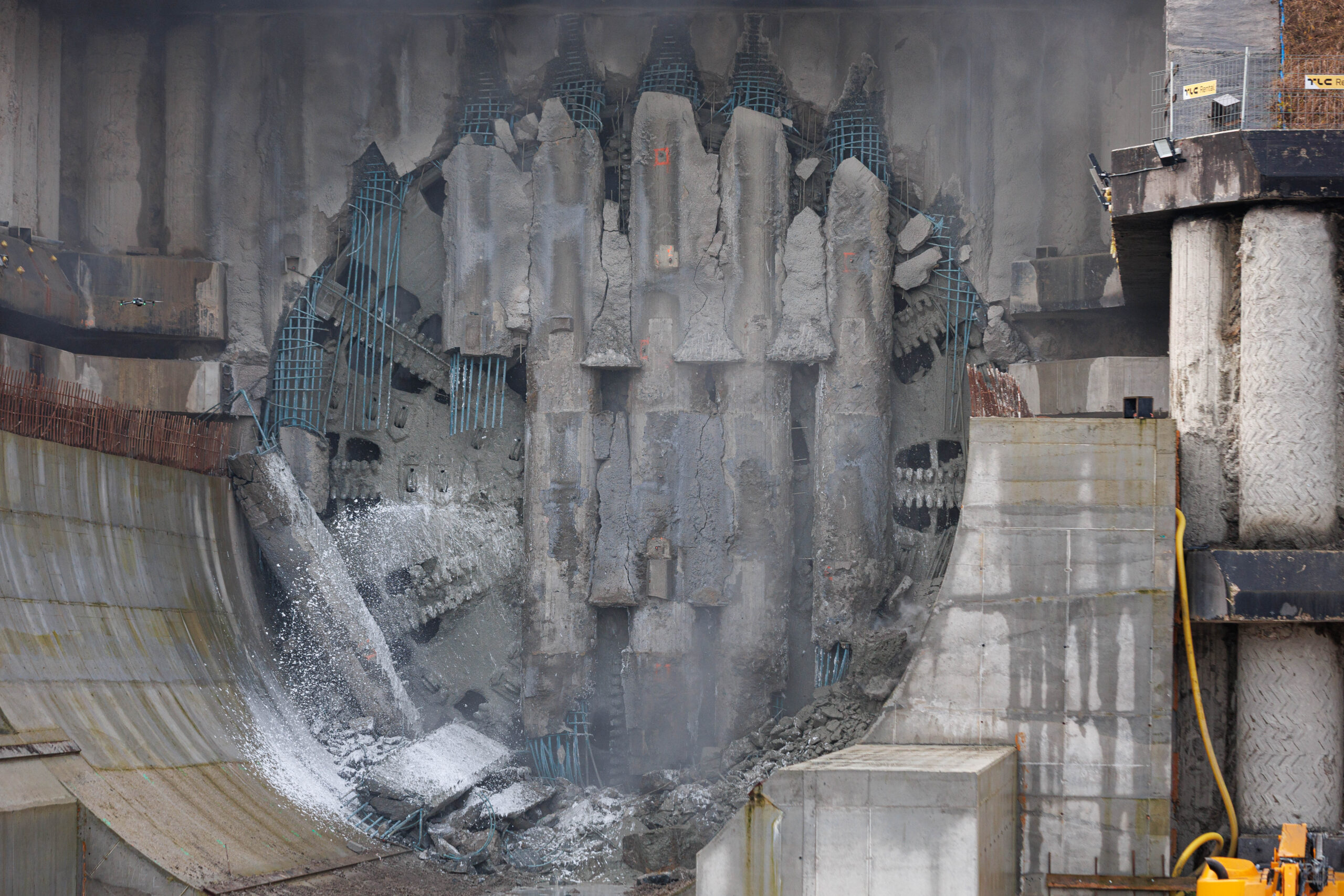

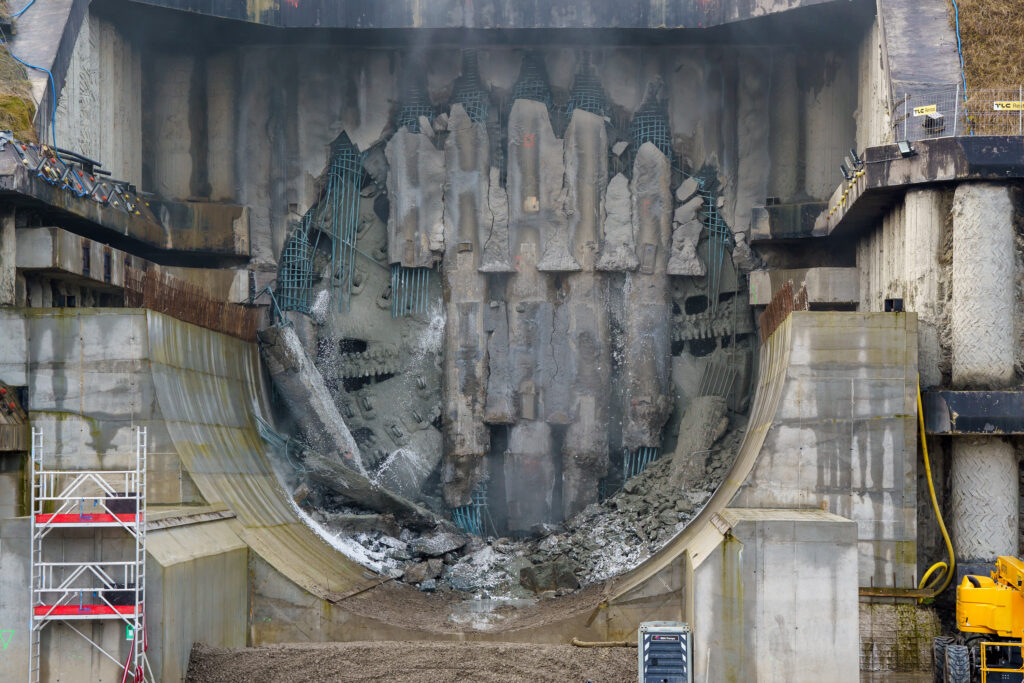

Budowa tuneli to jedno z najbardziej wymagających zadań inżynieryjnych, w którym każdy detal ma znaczenie dla bezpieczeństwa i efektywności realizacji. Jednym z kluczowych momentów jest przebicie się maszyny TBM przez ścianę portalu. Aby proces ten przebiegł bezpiecznie i bez ryzyka uszkodzenia sprzętu, stosuje się specjalistyczne rozwiązanie konstrukcyjne.
To precyzyjnie zaprojektowany obszar w żelbetowej ścianie, odpowiadający średnicy głowicy TBM. Jego zadaniem jest stworzenie kontrolowanego, osłabionego miejsca w konstrukcji, które umożliwia maszynie płynne przejście z miękkiego gruntu do twardej konstrukcji betonowej lub odwrotnie (na portalu startowym). Dzięki temu minimalizuje się ryzyko uszkodzenia głowicy TBM oraz zapewnia stabilność całej konstrukcji w kluczowym momencie przebicia.

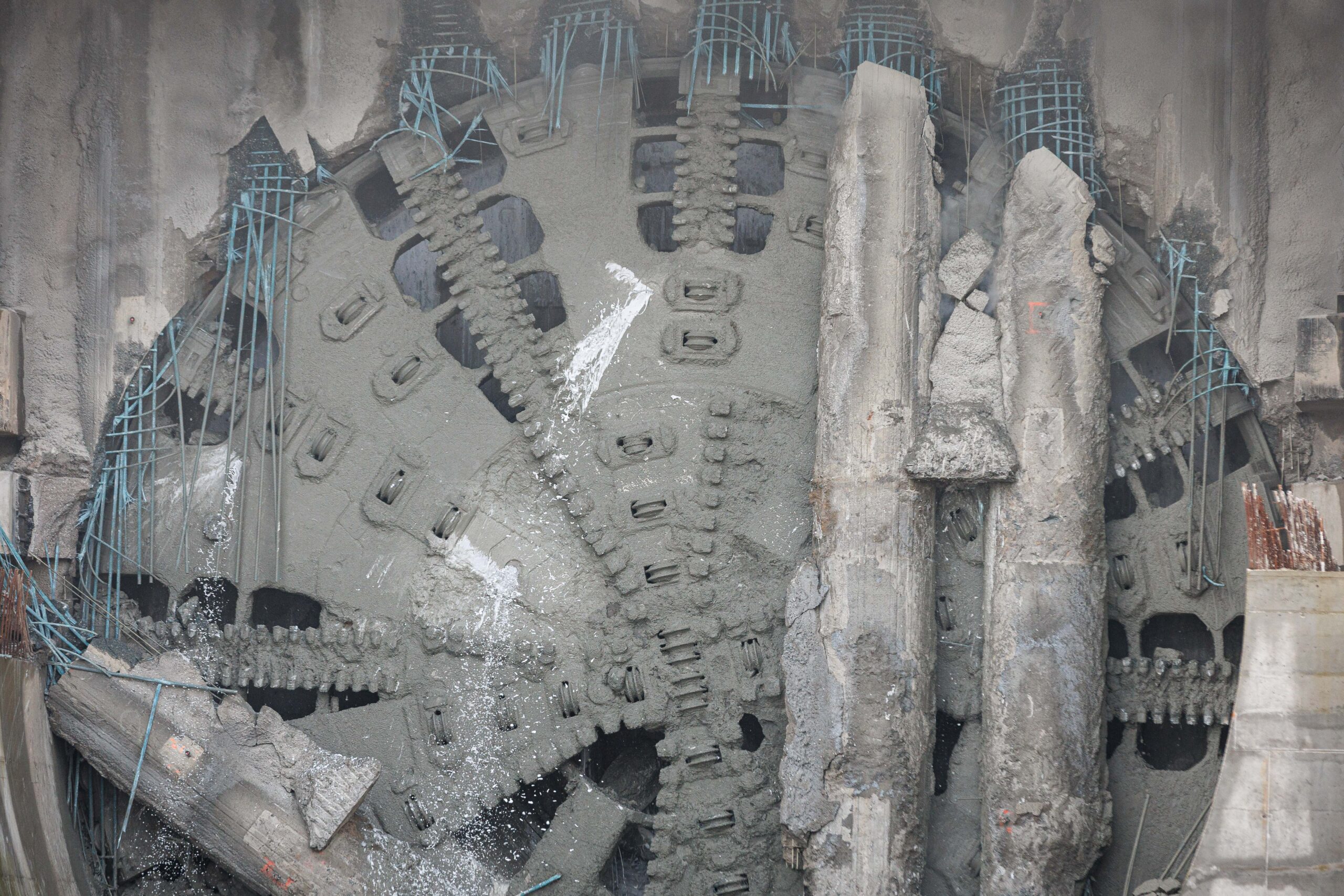

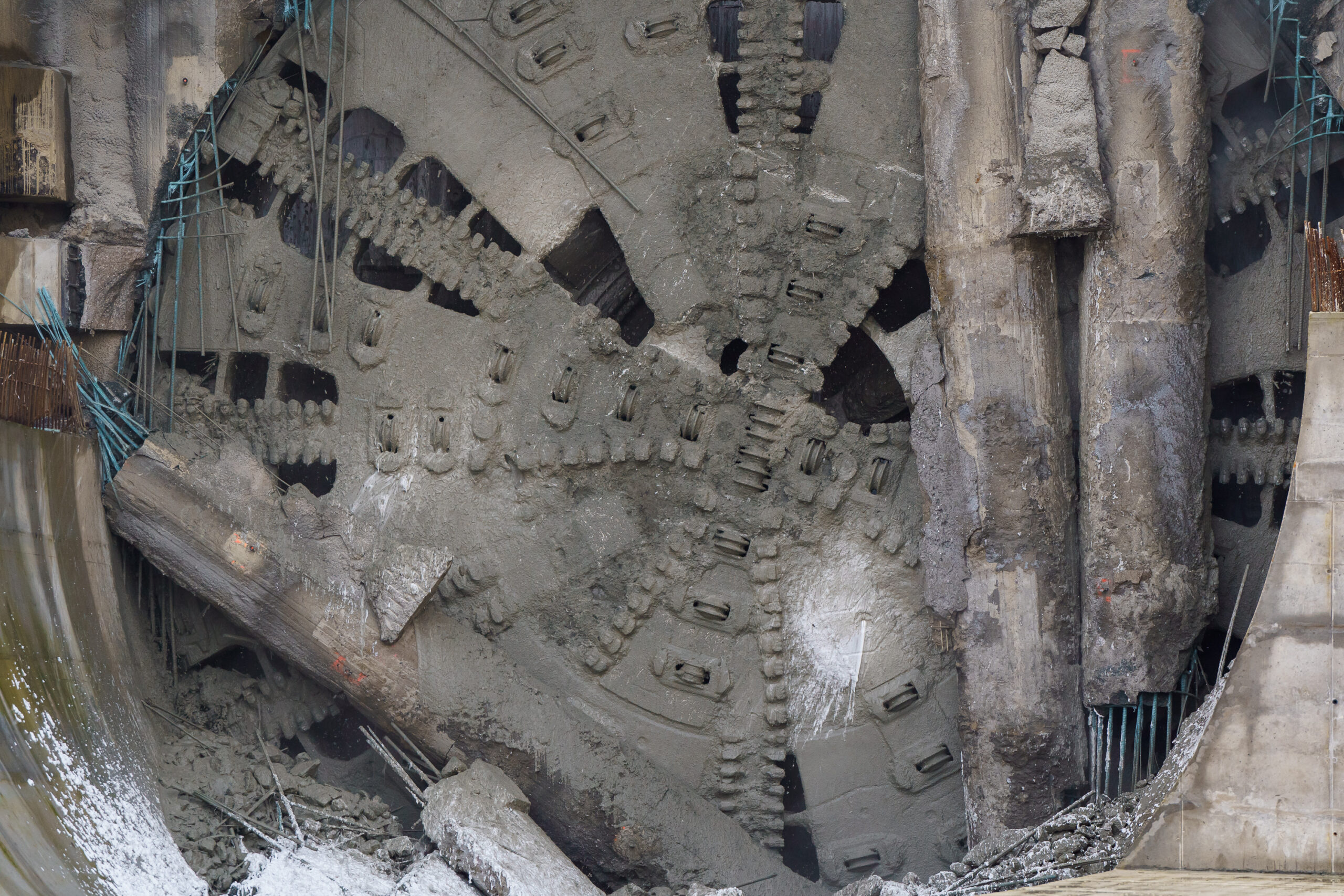

Standardowe stalowe pręty zbrojeniowe są zbyt twarde i sprężyste dla frezów maszyny, co utrudnia ich przecięcie przez tarczę TBM. W „soft eye” zastępuje się je prętami kompozytowymi GFRP (glass fibre reinforced polymer), wykonanymi z tworzywa sztucznego wzmocnionego włóknem szklanym. Ten materiał:
Zastosowanie prętów GFRP w konstrukcji „soft eye” to rozwiązanie, które:
To innowacyjne podejście jest coraz częściej stosowane w nowoczesnych projektach tunelowych na całym świecie, stanowiąc przykład synergii pomiędzy inżynierią materiałową a technologią drążenia tuneli.
